L71 Brücke über die Bode in Staßfurt
Die Baumaßnahme „Ersatzneubau der Brücke über die Bode im Zuge der L71 in Staßfurt“ umfasst den Abbruch der bestehenden Brücke, den Neubau des Brückenbauwerks sowie die Anpassung der Straßenführung nördlich und südlich der Brücke.

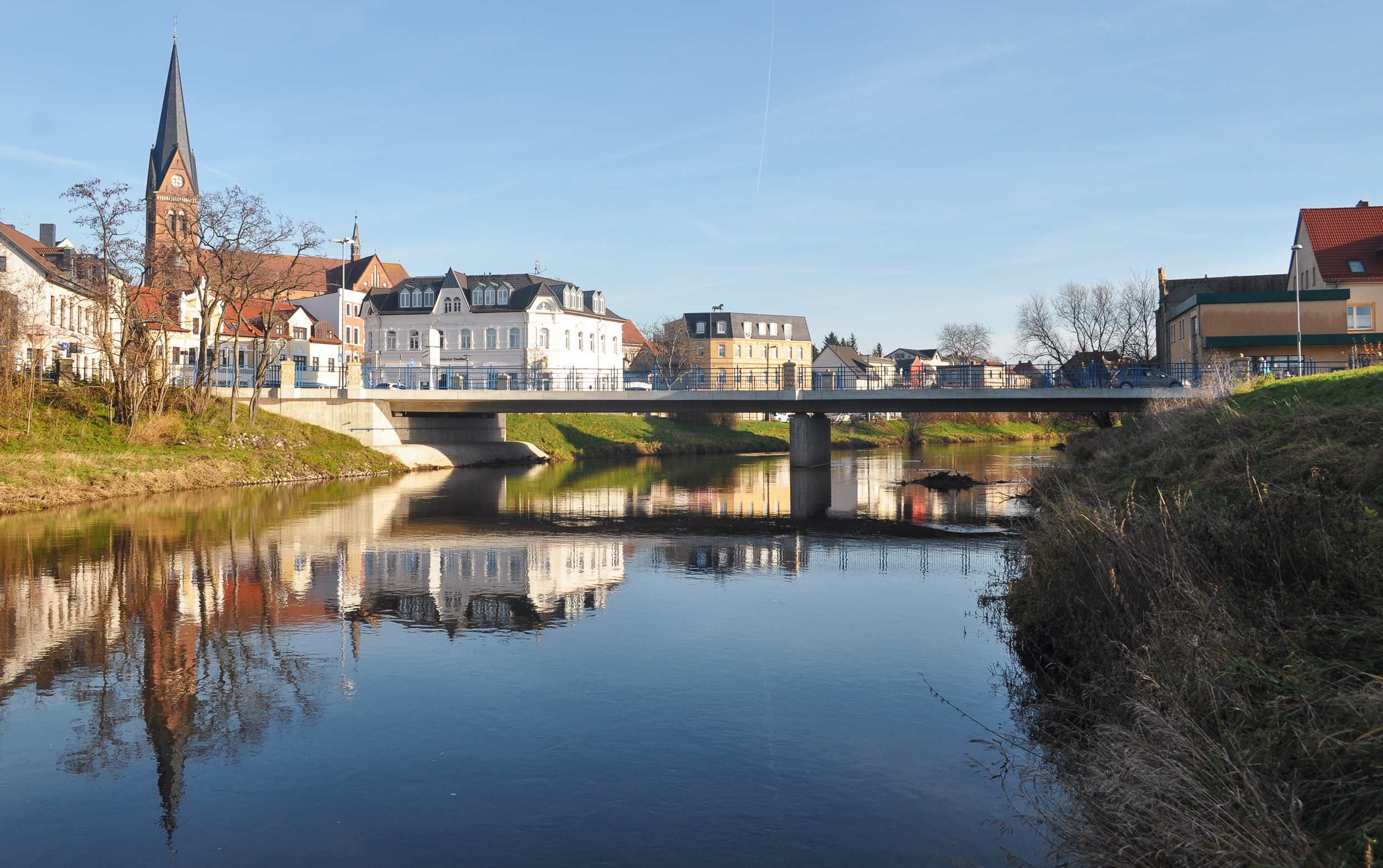

Das neue Bauwerk wurde als zweifeldrige Spannbeton-Plattenbrücke ausgeführt. Der Überbau besteht aus einem Durchlaufträger über zwei Felder in Spannbetonbauweise mit einer Feldstützweite von jeweils 24,0 m, was zu einer Gesamtstützweite von 48,0 m führt und die lichte Weite jedes Feldes beträgt 22,80 m. Die gesamte Brückenfläche beträgt 682 m².

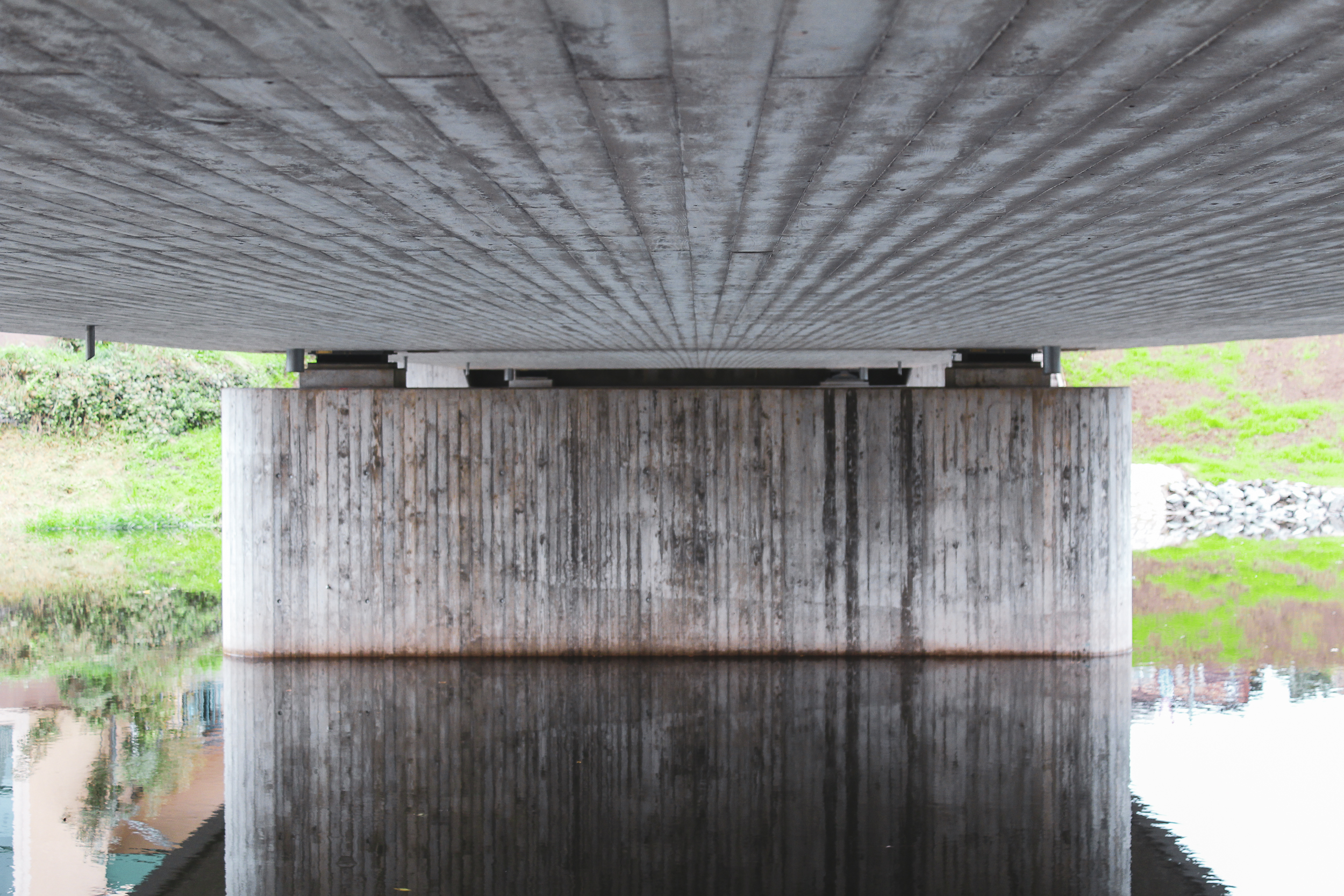

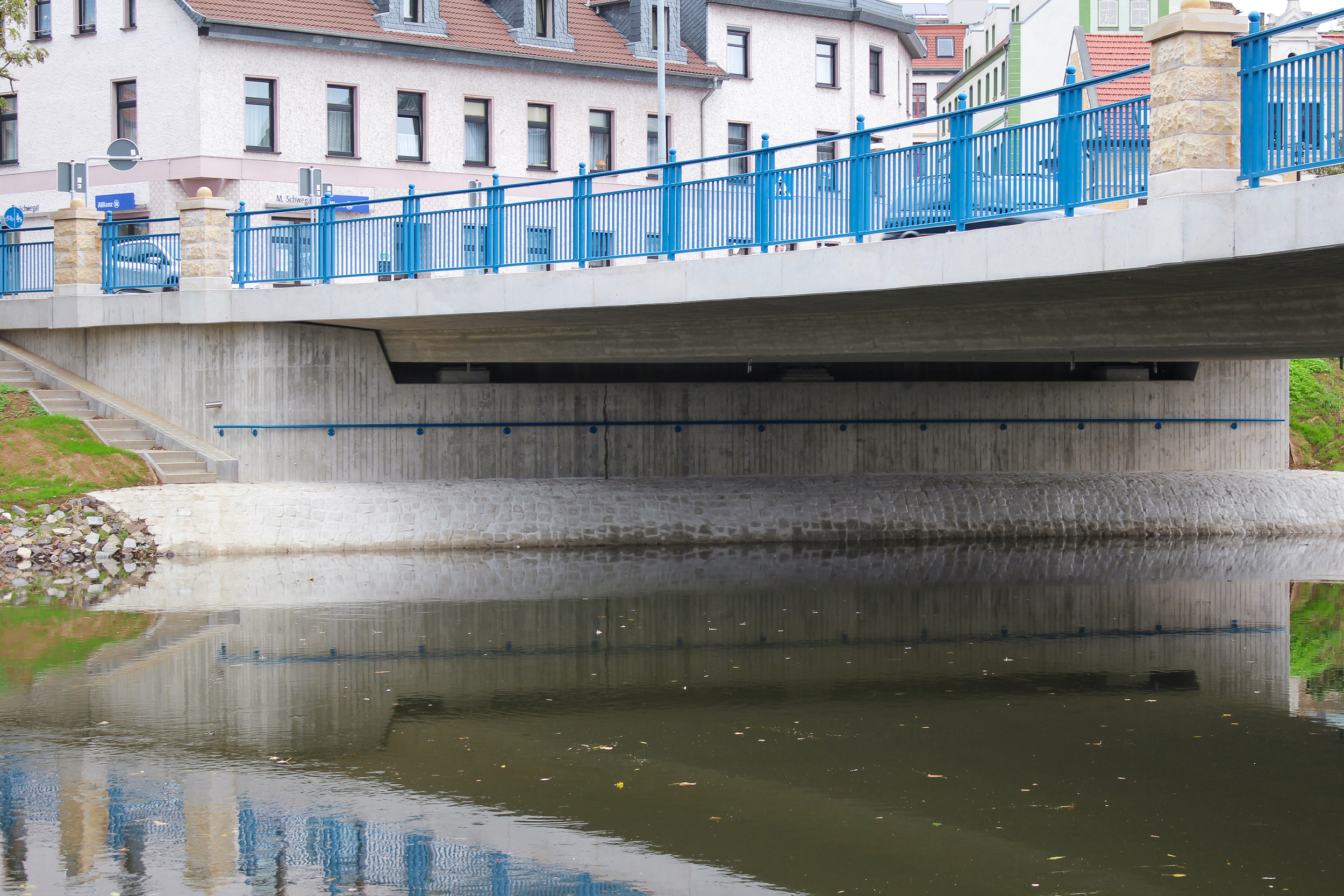

Die Brücke ruht auf zwei kastenförmigen Widerlagern und einer Pfeilerscheibe, welche über Bohrpfähle mit einem Durchmesser von 88 cm tiefgegründet sind. Im Bereich der mittigen Pfeilerscheibe wurde zur Herstellung einer Pfahlkopfplatte als Arbeitsebene für das Schalgerüst ein abgedichteter Spundwandverbau in der Bode errichtet.
Im Rahmen dieses Projekts haben wir folgende Planungsleistungen durchgeführt:
Leistungsbild Ingenieurbauwerke § 43 und Leistungsbild Tragwerksplanung § 51
Objektplanung:
Lph. 5 „Ausführungsplanung“
Tragwerksplanung:
Lph. 4 „Genehmigungsplanung“
Lph. 5 „Ausführungsplanung“
