Landschaftsbrücke über die BAB A39 bei Cremlingen
Im Zuge des Neubaus der Bundesautobahn A 39 Wolfsburg – Braunschweig, Streckenabschnitt nordöstlich Cremlingen (B 1) – Rautheim (L 625) wurde südlich des Ortsteils Klein Schöppenstedt eine Geländekuppe durchschnitten. Um den intensiven Wildwechsel zwischen den ökologischen Anschlussflächen beidseits der Bundesstraße aufrechtzuerhalten, ist bei Bau-km 20+838 die Errichtung der Landschaftsbrücke CRE12 mit Überführung eines Wirtschaftsweges errichtet wurden.

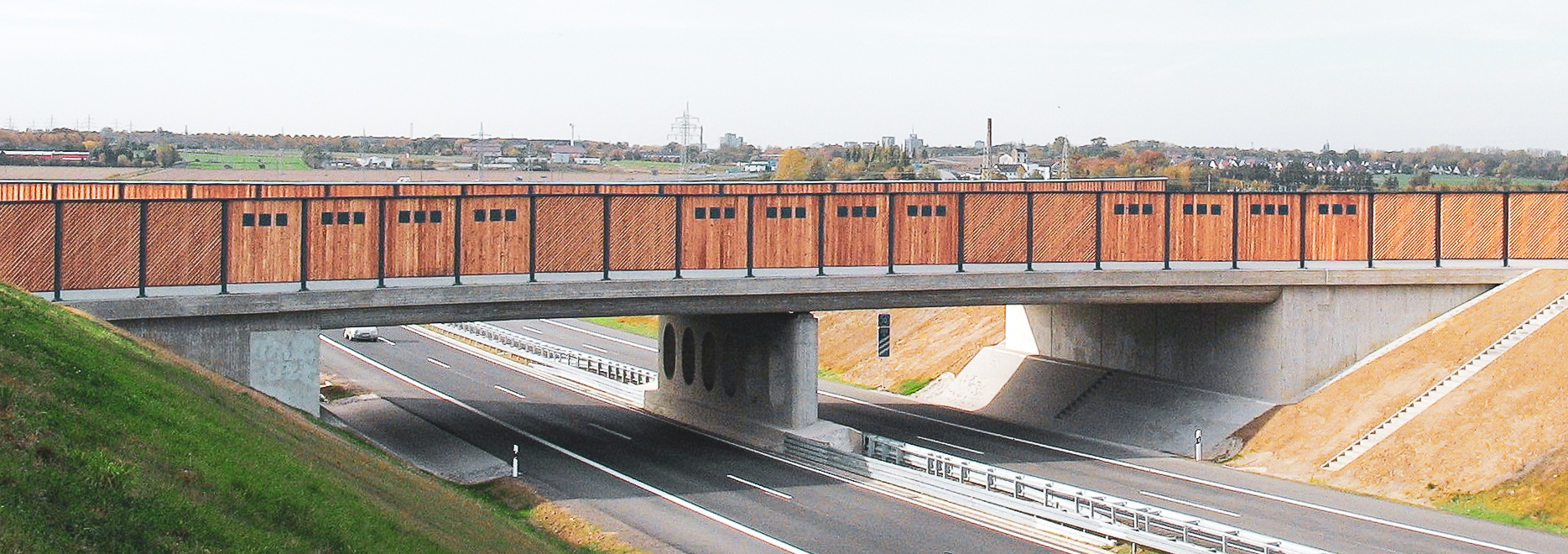

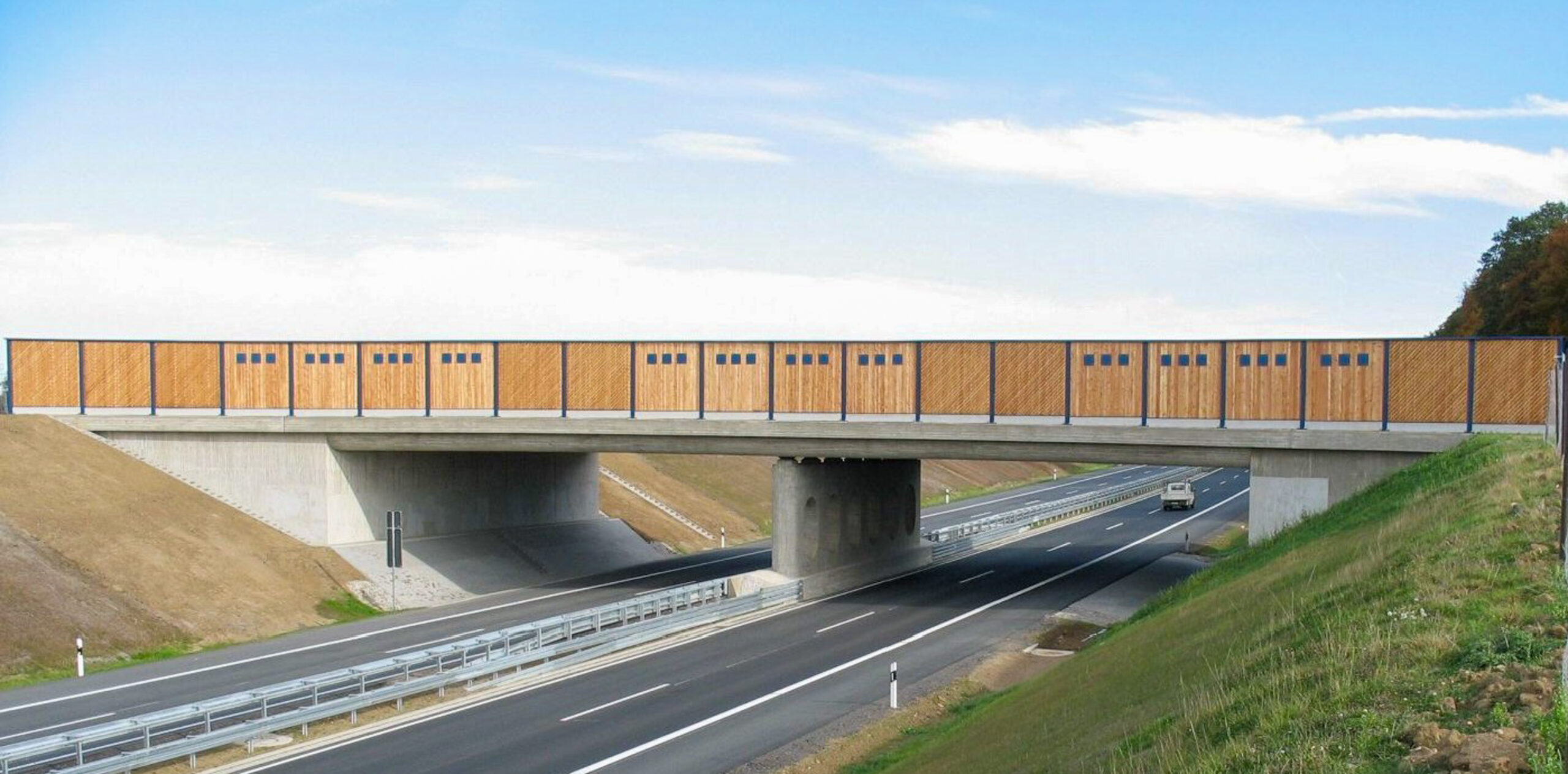

Das neue Brückenbauwerk wurde als Plattenkonstruktion, welche als Zweifeldrahmen ausgebildet wurde, ausgeführt. Die Feldstützweite beträgt pro Feld 19,00 m, was zu einer Gesamtstützweite von 38,00 m führt. Die gesamte Brückenfläche beträgt 831 m².

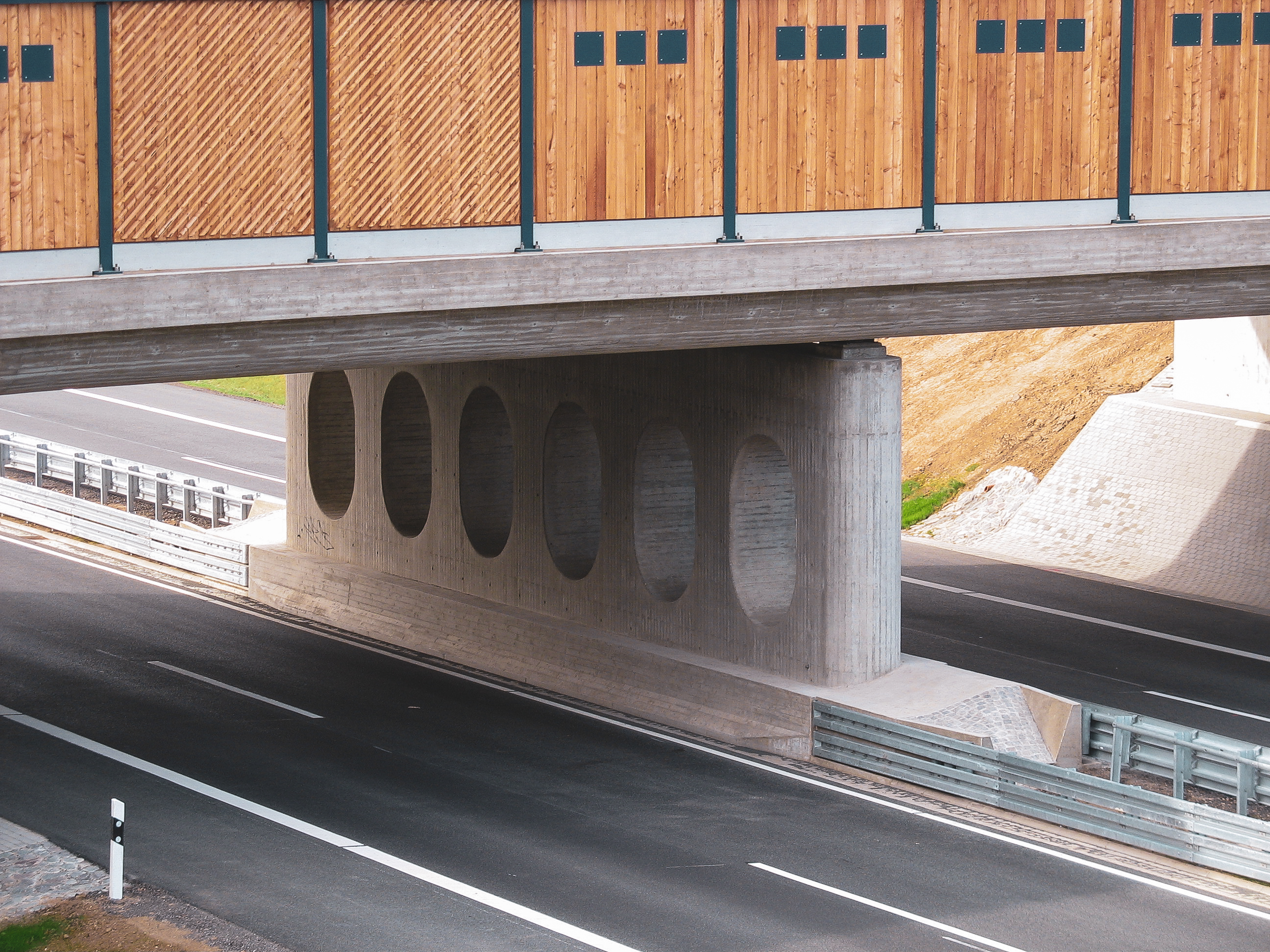

Die Widerlager wurden als Kastenwiderlager in Ortbetonbauweise ausgeführt und das Brückenbauwerk wurde flach im anstehenden Ton auf Bodenaustausch gegründet. Die Zwischenunterstützung des Bauwerks erfolgt über eine 18,40 m breite, 1,0 m dicke Pfeilerscheibe aus Stahlbeton, auf welcher sieben bewehrte Elastomerlager angeordnet sind.
Im Rahmen dieses Projekts haben wir folgende Planungsleistungen durchgeführt:
Leistungsbild Ingenieurbauwerke § 43 und Leistungsbild Tragwerksplanung § 51
Objektplanung:
Lph. 5 „Ausführungsplanung“
Tragwerksplanung:
Lph. 4 „Genehmigungsplanung“
Lph. 5 „Ausführungsplanung“
